VR-TABLE - stół diagnostyczny dla EMMC JTAG FBUS

VR-TABLE stół diagnostyczny do odczytu danych metodą ISP dla EMMC JTAG FBUS to precyzyjny stół do bezinwazyjnego odczytu i zapisu EMMC, JTAG i FBUS. Zastępuje konieczność lutowania czy wylutowywania układów zamontowanych w płytach gotowego urządzenia, tj. telefonu , tabletu, radia samochodowego, GPS i innych sprzętów elektronicznych. Zgodnie z ideą ISP (czyli In System Programming) czynności te mogą być wykonywane bez konieczności usuwania mikrokontrolera z systemu, w którym został zintegrowany. Zalety są kolosalne, tym bardziej w czasach miniaturyzacji i montażu elementów elektronicznych w technologii SMD. VR-TABLE ułatwia i znacznie przyspiesza prace nad odczytem i zapisem pamięci poprzez EMMC, JTAG czy też komunikacji w trybie FBUS. Optymalizacja opiera się na w pełni indywidualnie konfigurowalnym ramionom VR-ARMS zakończonym precyzyjnymi sondami oraz dodatkowo napięciami referencyjnymi dla wszystkich rodzajów pamięci - dla przykładu przy korzystaniu z transmisji EMMC należy jedynie podłączyć do urządzenia serwisowego 3 sygnały: VLK, CMD, DAT0. VRTable może być bez przeszkód wykorzystywany w diagnostyce samochodowej (radia samochodowe, sterowniki) jak także w komunikacji FBUS zastępując całkowicie kable komunikacyjne.





VR-TABLE specyfikacja (w zależności od opcji) :

• wyposażony w 6 lub 9* ramion 300 mm (VR-ARMS) z hydrauliczna blokadą (centralną), zakończonych precyzyjnymi sondami do odczytu JTAG, EMMC i FBUS. Każde z ramion można dowolnie konfigurować.

• prowadnice w osi XY 10 milimetrowe, szlifowane, z łożyskowanymi uchwytami i blokadą zapewniającą optymalne umieszczenie płyt urządzeń w żądanym miejscu: szczęki imadła posiadają nafrezowania, które podnoszą pewność i stabilność mocowań (dostosowane do różnej grubości płyt).

• VR-HOLDER centralne ramie na urządzenie serwisowe, dzięki któremu bezpiecznie ulokujesz urządzenie bez obawy jego przemieszczenia w dodatku w optymalnej dla niego odległości do odczytu i zapisu danych.

• * Lampa wraz z lupą 5D i szklanym obiektywem MA-1225CF: AC230V, pokrywa pyłoszczelna do ochrony obiektywu. 22-watowa świetlówka T5 kołowa. Elastyczny wysięgnik pozwala dowolną zmianę kąta i skierować światło tam, gdzie jest ono najbardziej potrzebne.

• podkładki stabilizujące urządzenie wykonane z wysokiej jakości tworzywa zakończonego antypoślizgowymi nakładkami, które absorbują wibracje i drgania.

• komplet kabli połączeniowych do ramion niezbędnych do równoległego podpięcia np. oscyloskopu (gniazdo typu wty-wtyk)

• komplet 10 wbudowanych kanałów z pozłacanymi złączami (L1, L2.... / R1, R2....) podłączonych do gniazda IDC 10 dla transmisji TTL/FBUS

• przewody zakończone wtykami bananowymi

• wypuszczone gniazdo USB A z tyłu urządzenia dla łatwego połączenia urządzeń serwisowych

• wbudowane napięcia VCC/VCCQ do wykorzystania w transmisji JTAG/eMMC (3,3V, 2,85V, 1,8V)

• wykonany z certyfikowanego TECAFORM AH black odpornego na wysoka temperaturę oraz ze szczotkowanego aluminium

*opcje



VR-TABLE przeznaczenie:

• śledczy i laboratoria kryminalistyczne gdzie wymagana jest bezinwazyjna praca na urządzeniu
• biegli sądowi
• serwisy elektroniczne: telefony ,tablety, radia samochodowe, GPS i innych sprzętów elektronicznych
• diagnostyka samochodowa
• diagnostyka urządzeń: zastępująca kable komunikacyjne FBUS


VR-TABLE współpracuje z urządzeniami:

• EMMC Pro Tool
• GPG EMMC
• ORT JTAG Pro with EMMC Tool
• Z3X Easy Jtag
• Riff Box
• Medusa Pro Box
• Medusa Box
• ATF i innne
• Martech Clip / Martech BOX III

VR-TABLE konfiguracja ramion do odczytów i zapisów:

• EMMC: 7 ramion VR
• JTAG: 10 ramion VR
• FBUS/TTL: 10 ramion VR



















Zdjęcia urządzenia z opisami:

Napięcia wyjściowe 3,3, 2.85, 1,8



Gniazdo IDC do Fbus/TTL

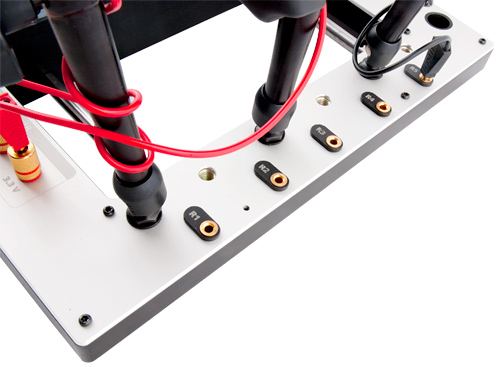

Kanały komunikacyjne wraz z legendą (duże ułatwienie podczas pracy, wyklucza błędy przy podłączeniu).





Tylne gniazdo USB A oraz uchwyt montażowy na oświetlenie (opcja) wraz ze szkłem powiększającym co jest dużym ułatwieniem przy pracy na mikroskopijnych układach.



Łożyskowane prowadnice w osi XY do mocowania płyt głównych urządzeń. Imadło w precyzyjny sposób przytrzyma w dedykowanym miejscu płytę. Rowkowania dostosowane do różnej grubości płyt: cieńsze płytki występują w urządzeniach GSM.






VR-ARMS: ramiona z blokadą hydrauliczną (centralną), mobilne i adaptujące w każdej konfiguracji. Zakończone precyzyjnymi sondami.



VR-stojak: to stojak na urządzenie serwisowe, dzięki któremu bezpiecznie ulokujesz urządzenie bez obawy jego przemieszczenia w dodatku w optymalnej dla niego odległości niezbędnej do odczytu i zapisu danych.



VR-TABLE przy odczycie FBUS wraz z oświetleniem i lupą powiększającą.










Komplet 7 ramienny zawiera:
- stól diagnostyczny VR-Table
- 6 ramion VRArms 300mm
- 8 sond komunikacyjnych
- 6 kabli komunikacyjnych z gniazdami banan 4mm
- 1 x uchwyt VR Holder
- 1 x ramie VR Holder
- 1 x uniwersalny adapter JE-02 RJ45/Rj48/IDC 20 pin
- 1 x 17cm kabel polaczeniowy dla adaptera JE-02
- kabel USB z rdzeniem ferrytowym
- klucz TORX
- walizka

Komplet 10 ramienny zawiera:
- stól diagnostyczny VR-Table
- 9 ramion VRArms 300mm
- 11 sond komunikacyjnych
- 9 kabli komunikacyjnych z gniazdami banan 4mm
- 1 x uchwyt VR Holder
- 1 x ramie VR Holder
- 1 x uniwersalny adapter JE-02 RJ45/Rj48/IDC 20 pin
- 1 x 17cm kabel polaczeniowy dla adaptera JE-02
- kabel USB z rdzeniem ferrytowym
- klucz TORX
- walizka

Gwarancja

Na ten produkt udzielamy 12 miesięcy gwarancji

Produkt wprowadzony do obrotu na terenie UE przed 13.12.2024: TAK
